3D-Spanndecke: Drucktechnologie, LED-Hintergrundbeleuchtung und technische Anforderungen

Was eine 3D-Spanndecke ist

Eine 3D-Spanndecke ist eine bedruckte Decke, bei der die LED-Hinterleuchtung hinter der Membran der Grafik Tiefe verleiht: Bei ausgeschaltetem Licht sieht man einen gewöhnlichen Druck, nach dem Einschalten leuchtet das Bild und wirkt dreidimensional. Die Konstruktion besteht aus drei Schichten:

• Umlaufendes Profil, an den Wänden oder an der Rohdecke befestigt, in das die Harpune der Membran eingehängt wird.
• Bedruckte transluzente Membran, also eine lichtdurchlässige PVC-Folie.
• Lichtkasten (Light Box), also LED-Module, die auf der Rohdecke verteilt und von einem LED-Netzteil gespeist werden.

Je gleichmäßiger das Licht hinter der Membran verteilt ist, desto sauberer der Effekt. Über die Qualität einer 3D-Decke entscheidet also weniger die Grafik als die Wahl der Module, die Tiefe des Lichtkastens und die Sorgfalt bei der Montage. Die allgemeinen Grundsätze haben wir im Ratgeber zu Spanndecken beschrieben.

Druck auf der Membran: was man wissen sollte

Die Grafik wird direkt auf die Membran gedruckt. Für hinterleuchtete Decken wird transluzente PVC-Folie verwendet: Der Druck behält bei ausgeschaltetem Licht seine Farben, bei eingeschaltetem Licht lässt er das Licht durch und gewinnt an Tiefe. Gewebemembranen (Polyester) lassen sich ebenfalls bedrucken, sind aber undurchsichtig, und die Hinterleuchtung hat auf ihnen nur eine geringe Wirkung.

• Dunkle, gesättigte Partien der Grafik absorbieren mehr Licht; eine Decke mit überwiegend dunklen Farben braucht eine stärkere Hinterleuchtung als ein heller Himmel mit Wolken.
• Die Datei wird auf das Maß der fertigen Decke unter Berücksichtigung der Spannung vorbereitet; wichtige Motive sollten nicht am Rand liegen, wo die Membran in das Profil eintritt.
• Die Membran ist ein austauschbares Element: Profile und Hinterleuchtung bleiben, die Grafik kann nach Jahren gewechselt werden.

Hinterleuchtung: LED-Module, LED-Streifen und Lichtwellenleiter

LED-Module, also der Lichtkasten

Die Grundlage einer 3D-Decke sind LED-Module mit einer Linse mit weitem Abstrahlwinkel. Sie werden auf der Rohdecke in einem regelmäßigen Raster verteilt, und die breite Optik mischt das Licht benachbarter Module, damit auf der Membran keine helleren Punkte (Hotspots) entstehen. Die Karte jedes Moduls gibt den Mindestabstand zur Membran an: Darunter werden einzelne Module durch die Folie sichtbar.

Die Rasterdichte wählt der Monteur für das Objekt: Je flacher der Lichtkasten und je dunkler die Grafik, desto dichter werden die Module gesetzt; eine universelle Anzahl von Modulen pro Quadratmeter gibt es nicht. Das Modul HIGH EFFICIENCY hat ein IP65-Gehäuse, was in Feuchträumen von Bedeutung ist. Mehr dazu im Artikel über LED-Module.

LED-Streifen in GAMMA-Profilen

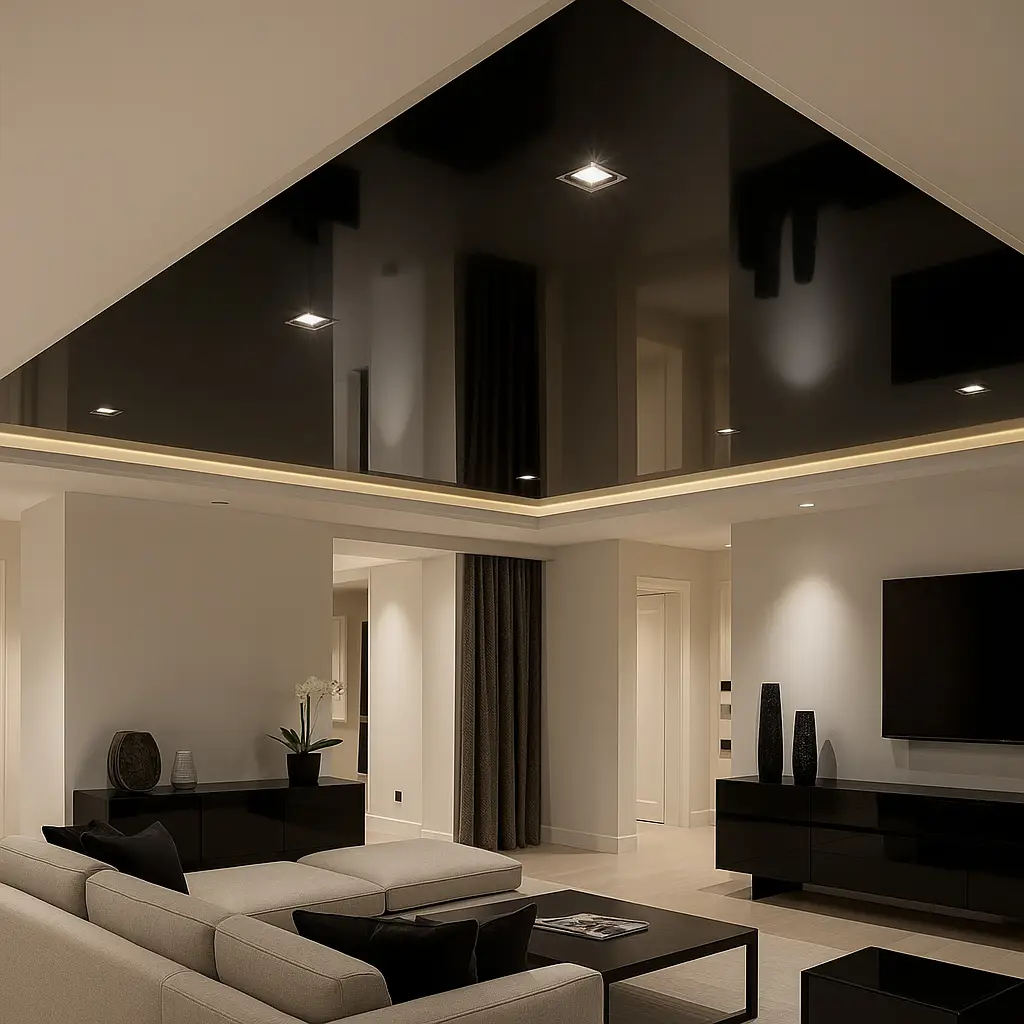

LED-Streifen ersetzen die Module bei der Hinterleuchtung der gesamten Fläche nicht, ergänzen eine 3D-Decke aber um eine Lichtlinie am Umfang oder entlang der Trennung zwischen zwei Membranen. Dafür dienen die LED-Profile der Serie GAMMA: Die Zahl im Namen GAMMA 20 / 30 / 50 ist die ungefähre Breite der Lichtlinie in Millimetern, nicht die Breite des Streifens. Der Kanal ist breiter als der Streifen: In GAMMA 30 passen zwei Streifen nebeneinander, in GAMMA 50 bis zu drei 12-mm-Streifen. GAMMA 10 ist ein Separator zum Verbinden zweier Membranen, zum Beispiel eines bedruckten Einsatzes und einer einfarbigen Decke; LED-Streifen werden darin nicht montiert.

Lichtwellenleiter und Sternenhimmel

Der Sternenhimmel ist eine eigene Technik: eine dunkle Membran, durch die die Fasern der Lichtwellenleiter-Beleuchtung geführt werden, oder mit punktförmigen Modulen; sie lässt sich mit einem Druck des Nachthimmels kombinieren. Details im Artikel über LWL-LED-Beleuchtung.

Tiefe des Lichtkastens und Raumhöhe

Das ist der am häufigsten verwechselte Punkt. Die Tiefe des Lichtkastens, also der Abstand der Membran zur Rohdecke, ergibt sich nicht aus dem Profilnamen, sondern aus dem gewählten Modul: Die Karte nennt den Mindestabstand (von 60 mm bei MINI bis 200 mm bei POWER), und der Monteur gibt einen Zuschlag für die Gleichmäßigkeit des Lichts hinzu. Die Höhe der Membran legt die Montage fest: Bei Wandprofilen bestimmt der Monteur die Profillinie an der Wand, bei an der Rohdecke befestigten SU-Profilen entscheidet die Abhängekonstruktion. Es gibt also keine einheitliche „Mindestraumhöhe“: Der Raum verliert so viel, wie die geplante Tiefe des Lichtkastens beträgt. Zum Vergleich: Eine gewöhnliche Spanndecke auf einem Wandprofil nimmt dem Raum wenige Zentimeter – das Profil ist etwa 3 cm hoch, plus Zuschlag des Monteurs.

Profile für eine 3D-Decke

Eine 3D-Decke wird auf denselben Grundprofilen montiert wie jede Spanndecke. Im Katalog existieren zwei Bezeichnungssysteme nebeneinander: In den Serien CLASSIC und COMFORT ist die Zahl im Namen ungefähr die Masse eines laufenden Meters in Gramm (roh, unlackiert), in den Serien GAMMA und GK LINE IN ist es die Breite der Lichtlinie in Millimetern. Die Profile CLASSIC 125 und CLASSIC 200 haben dieselbe Höhe von etwa 32 mm; sie unterscheiden sich in Wandstärke und Steifigkeit.

• Serie CLASSIC (Wandmontage, Schattenfuge 8 mm): CLASSIC 125 mit der dünnsten Wand, CLASSIC HARD mit mittlerer, CLASSIC 200 mit der größten Steifigkeit. Je steifer das Profil, desto besser hält es die Spannung auf langen geraden Strecken und in großen Räumen.
• Serie COMFORT (Wandmontage, Fuge mit Einlage geschlossen): COMFORT 130, COMFORT HARD und COMFORT 200 in derselben Reihenfolge der Steifigkeit; minimale Wandstärke 0,9 / 1,2 / 1,3 mm.
• SU-Varianten beider Serien werden an der Rohdecke befestigt, wenn sich die Wände nicht zum Bohren eignen oder die Decke auf einer vorgegebenen Höhe hängen soll.
• DOUBLE-BOX (350 g/m, 2 m) wird an die Wand geklebt oder mit Stahlwinkeln an der Rohdecke befestigt, ohne Bohren in die Wand, zum Beispiel bei Fliesen, Glas oder Spiegeln; je nach Ausrichtung ergibt es eine Schattenfuge wie CLASSIC oder eine Verbindung mit PVC-Dichtung wie COMFORT.

Die Steifigkeit wählt der Monteur für das Objekt, nicht nach Tabelle. Profile verkaufen wir in Längen von 2 m. Eine vollständige Übersicht der Typen bietet der Katalog der Spanndecken-Profile.

Stromversorgung und Steuerung

Die Module aus der Tabelle arbeiten mit 12 V oder 24 V Gleichspannung; bei großen Decken und langen Leitungen ergibt 24 V geringere Spannungsabfälle und eine gleichmäßigere Helligkeit am Ende der Linie. Die Leistung des LED-Netzteils (u. a. Mean Well) wird nach der Summe der Modulleistungen mit Reserve gewählt, und das Netzteil wird an einer für den Service zugänglichen Stelle mit 230-V-Anschluss platziert.

Module UNI CCT ändern stufenlos den Weißton, RGB und RGBW die Farbe der Hinterleuchtung: Eine Himmelsgrafik wirkt in Tageslichtweiß anders als im Blau oder Violett der Dämmerung. Dafür braucht es einen LED-Controller des passenden Typs (CCT, RGB oder RGBW) sowie eine Fernbedienung oder ein Wandpanel; es gibt auch Zigbee-Controller zur Integration ins Smart Home.

Montageanforderungen

• Wände müssen die Spannung der Membran entlang der Profillinie aufnehmen; Gipskartonwände brauchen eine Verstärkung auf Höhe des Profils.
• Rohdecke muss nicht perfekt eben sein, weil die Membran sie verdeckt, aber die Module müssen in einer Ebene liegen; Unebenheiten zeigen sich als Helligkeitsunterschiede.
• Reihenfolge der Arbeiten: Profile und Installation mit Lichtkasten, Test der Hinterleuchtung, erst dann das Spannen der Membran.
• PVC-Membran wird beim Spannen mit einem Gasheizgerät erwärmt; Gewebemembran wird kalt montiert.
• Feuchtigkeit: PVC-Folie ist wasserfest; für Badezimmer empfiehlt es sich, IP65-Module zu wählen und das Netzteil außerhalb des Feuchtbereichs zu platzieren.

Referenzobjekte

Objekte des Montagepartners GRAF Ceilings & Walls / ANVAPOL (sufitynapinane.eu), Materialien aus dem 2K-Trade-Katalog:

• Akustikdecke in einem Leuchtenstudio: Gewebe CLIPSO Acoustic White Matt in einem Stück verdeckt Lüftungskanäle und 48-V-Magnetschienen, ein abgehängtes Profil führt ein lineares LED-Licht in einer Ebene mit der Decke; 5 Tage (4 plus 1 für 16 Leuchten), ab 400 zł/m².
• Sternenhimmel im Schlafzimmer: schwarze Glanzmembran mit Punktbeleuchtung (Foto in der Galerie der Referenzen).

Die Preise des Partners sind Richtwerte: ab 110 zł/m² inklusive Material und Montage.

Häufig gestellte Fragen

Was kostet eine 3D-Spanndecke?

2K-Trade verkauft Komponenten; die aktuellen Preise von Profilen, Modulen, Netzteilen und Controllern stehen auf den Produktkarten. Die Kosten der fertigen Decke hängen von der Grafik, der Moduldichte und der Raumform ab; der Montagepartner nennt Richtpreise ab 110 zł/m² inklusive Material und Montage.

Kann die Grafik gewechselt werden, ohne die ganze Konstruktion zu ersetzen?

Ja. Umlaufende Profile, LED-Module und Stromversorgung bleiben an Ort und Stelle; getauscht wird nur die bedruckte Membran. Bauarbeiten sind dafür nicht nötig.

Wie viel Raumhöhe nimmt eine 3D-Decke weg?

So viel, wie die Tiefe des Lichtkastens beträgt: der Mindestabstand des Moduls zur Membran laut Produktkarte (von 60 mm bei MINI bis 200 mm bei POWER) plus Zuschlag des Monteurs. Die Zahl im Profilnamen, zum Beispiel CLASSIC 200, ist die Masse in g/m und hat nichts mit der Abhänghöhe zu tun.

Eignet sich eine 3D-Spanndecke für das Badezimmer?

Ja. PVC-Folie ist wasserfest, und für Feuchträume empfiehlt es sich, Module im IP65-Gehäuse zu wählen, zum Beispiel HIGH EFFICIENCY, und das Netzteil außerhalb des Feuchtbereichs einzuplanen.

2K-Trade-Komponenten für 3D-Decken

Alle Elemente der Konstruktion finden sich in einem Katalog: Profile für Spanndecken, LED-Module, LED-Streifen, Netzteile, Controller und Harpune. Wir versenden weltweit (Polen 1–3 Werktage, Europa 2–9 Werktage), und über unseren eigenen Messenger spricht der Kunde mit einem Manager in seiner Sprache. Kontaktieren Sie uns, um die Komponenten für eine 3D-Decke auszuwählen.
